DS型電滲析器

發布日期：2020-03-13 05:15 來源：未知

DS型電滲析器

　　　　　　　　　　　　　　　　　　　　　　　 一、DS電滲析器（一）、概述
　　淡化水一般指將高含鹽量的水經過除鹽處理后，變成能滿足生活飲用水的淡水。因?yàn)槭遣糠殖}，故稱之為淡化。
給水淡化處理中最常用的方法有：電滲析法、反滲透法、離子交換法等，而電滲析法在海水和苦咸水淡化或初級除鹽中，即能制取滿足生產和生活用水要求，而且設備簡單，運行管理方便，因此被推廣使用。

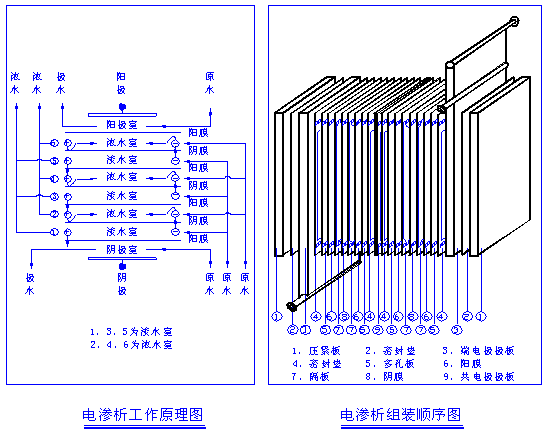

（二）、工作原理
　　電滲析是利用離子交換膜對溶液中陰、陽離子的選擇透過性，以直流電場為推動力的膜分離方法，它是使溶質和溶劑分離的一種物理化學過程。

（三）、工藝選擇及原水預處理說明

　　電滲析是脫鹽水工藝的一個單元，可與其它脫鹽技術相配合，達到理想的處理目的。幾種電滲析脫鹽工藝如下：
1、原水→預處理→電滲析→脫鹽水；這是制取工業用脫鹽水或初級純水的最簡單工藝。
2、原水→預處理→電滲析→消毒→脫鹽水；由海水、苦咸水制取飲用水或從自來水制取食品、飲料用水可采用此工藝。
3、原水→預處理→電滲析→離子交換→脫鹽水；此工藝用于制取純水或高純水。電滲析首先將水中含鹽量去除80~90%，剩余的少量鹽由離子交換樹脂去除，這樣可以大大減輕離子交換的負擔，從而減少酸、堿的用量，利于環境保護。此工藝應用最為廣泛。
4、原水→預處理→軟化→電滲析→脫鹽水；此工藝適于處理高硬度、高硫酸鹽水，或低硬度苦咸水（可用濃水作軟化再生劑）。
5、其它：還可以與反滲透、超過濾相配合，制取醫藥、電子工業用水。
　　工藝中的預處理是為滿足電滲析進水要求，預處理的目的是去除水中的機械雜質、懸浮物、膠體物質、有機物質、微生物、藻類和細菌以及某此對離子交換產生毒害作用的物質（如Fe、Mn、H2S、游離氯等）。水中的機械雜質、懸浮物質極易在電滲析器內沉淀，造成水流不暢；有機物質、懸浮物質、微生物、藻類、細菌極易沉淀或吸附在膜的表面并深入膜內，造成膜的污染；水中有害重金屬離子（如Fe3+、Mn2+等）能與膜結合，使膜中毒；水中氧化還原物質或有害氣體（H2S、游離氯等）也會對膜產生氧化、分解或其它毒害作用。以上這此現象如若發生，將會使電滲析器的水流阻力增加、膜堆電阻增大或使膜破損，導致工作電壓上升、工作電流下降、產水量降低、脫鹽率下降、電耗增高或濃、淡水串流，從而電滲析處于極為惡劣的運行工況，此時不得不進行頻繁的酸洗，甚至解體清洗或解體換膜。由此可見，為保證電滲析的安全穩定運行，原水預處理非常必要。
　　預處理方法視原水水質而定。深井水一般水質透明，懸浮物較少，采用簡單的過濾和精密過濾即可。但如地下水硬度高或含F(xiàn)e、Mn，則需采取軟化、除Fe、Mn措施。自來水中常含有微量的懸浮物、有機物和游離氯，采用過濾和活性炭吸附過濾是必要的。如采用地面水為水源，一般需采用混凝沉淀或微絮凝或加氯再經過濾、活性炭和精密過濾等方法。但不論采用何種水源水，在電滲析前設置孔徑為5~25μm的精密過濾器作為保安過濾器是必要的，它可以使電滲析器免受各種雜質的影響，以保證其正常運行。
　　原水經預處理后應符合電滲析器進水水質指標，《電滲析技術》國家標準中規定：水溫5~40℃；耗氧量（KmnO4）＜3mg/L；鐵＜0.3mg/L；錳＜0.1mg/L；濁度＜3mg/L。
　

序號	型號	規格	產水量（t/h）	脫鹽率（%）	外型尺寸	進水管（DN）	整機重（KG）
1	DS3×3-180	300×500×0.9	1.50	90	1000×1200×1600	25	300
2	DS3×6-240	300×500×0.9	0.50	95	1000×1200×1600	25	330
3	DS3×3-300	300×500×0.9	1-1.5	90	1100×1500×1600	32	450
4	DS3×3-240	400×800×0.9	2-2.5	90	1300×680×1200	40	500
5	DS3×3-300	400×800×0.9	2.5-3	90	1300×680×1200	40	580
6	DS3×6-300	400×800×0.9	3-3.5	95	1300×680×1200	40	580
7	DS3×6-360	400×800×0.9	3.5-4	95	1300×680×1380	40	640
8	DS3×3-240	400×1600×0.9	5-8	80	2250×850×1100	50	1884
9	DS3×3-300	400×1600×0.9	8-10	80	2250×850×1200	50	1960
10	DS3×6-300	400×1600×0.9	7-9	85	2250×850×1200	50	1979
11	DS3×6-420	400×1600×0.9	8-10	85	2250×850×1500	50	2123
12	DS3×3-300	800×1600×0.9	18-20	70	2250×940×1400	65	3790
13	DS3×6-380	800×1600×0.9	10-20	75	2250×940×1550	65	3923
14	DS3×3-420	800×1600×0.9	26-30	70	2250×940×1650	65	4200

耗電量與脫鹽率關系經驗數據
處理水	脫鹽范圍(mg/l)		耗電量 (KW·h/m³淡水)
處理水	原水	淡水	耗電量 (KW·h/m³淡水)
海水	3500	500	12-16
苦咸水	10000-30000	500	5-10
苦咸水	1000-10000	500	0.3-0.5
自來水	500-1000	200-500	0.3-0.5
自來水	500	20-50	0.1-0.3

極限電流時的膜對電壓經驗數值
用途	進水含鹽量	膜對電壓(V/對)
用途	范圍(mg/l)	0.5-1mm厚	1-2mm厚
苦咸水淡化	5000-2000	0.3-0.6V	0.6-1.2
苦咸水淡化	2000-500	0.4-0.8V	0.8-1.6V
水深度處理	500-100	0.6-1.2V	1-2V

不同含鹽量時選取電流密度的經驗數值
進水含鹽量	100-500	500-2000	2000-5000
電流密度	0.2-0.5	1-3	3-10

(五)、電滲析器的運行1、電滲析設備穩定運行的措施：
（1）、控制工作電流：一般工作電流應低于極限電流。
（2）、可以有效地減輕膜及陰極上的水垢。一般水垢往往沉積在濃水室的陰膜表面上，倒換電極后，濃水室、淡水室也相應倒換，造成水垢的不穩定狀態，因而可以減輕結垢。
（3）、酸洗：是消除沉淀的有效方法，水垢結到一定程度，就需要進行酸洗，酸洗周期是根據除鹽率下降的具體情況而定，一般為1~4周一次，一般采用鹽酸，酸液濃度為1~2%，不宜過高，若濃度大于3%，會使離子交換膜受損，酸洗一般采用循環酸洗、濃水、淡水和極水室一次酸洗方式。酸洗時間一般為1~2小時或酸洗到進出電滲析的酸洗液PH值不變?yōu)橹�。酸洗后用清水沖洗到進出水的PH值相等為止。對于硫酸鈣沉淀，可先用10%濃度的碳酸鈉溶液清洗后，再酸洗。
（4）、堿洗：酸洗不能去除的有機沉淀物，對于這類污染層可以用堿性食鹽水清洗，使有機物消解，堿洗液一般由9%NaCl（最好用精鹽）和1%NaOH組成堿洗時間30~90分鐘，結束后用清水沖洗到合格為止。堿洗可以利用酸洗系統進行，一般不必另設裝置。
（5）、定期拆洗：采用上述方法不能恢復除鹽率時，應把電滲析器拆開清洗，重新組裝一般1~1.5年電滲析器需要拆洗一次。
2、電滲析器運行操作要點：
（1）、設備啟動時，應先通水后通電，停車時，應先停電后停水，濃水、淡水和極水的各閥門應做到同時緩慢啟閉，并使壓力接近，通電時，電壓應逐步升高，直至電流值穩定在工作電流為止。
（2）、運行期間，定時監測并記錄電滲析器的各次運行參數。
（3）、倒換電極時，先停電排水，然后緩慢倒換濃水、淡水和極水閥門，待正常后再通電、收水，當整流器可直接倒換電極時，則應先開淡水排放閥，而后倒極，正常后收水。
（4）、電滲析器停運時，應保持膜堆處于濕潤狀態，以防離子干燥收縮變形。

　

故障現象	造成影響	原因分析
設備漏水	1、流量提不高 2、溶液漏損 3、漏電	1、因隔板或膜厚薄不均勻而引起壓不緊 2、隔板表面不平整，波浪形 3、組裝時異物不夾或膜堆不整齊
設備變形部分膜堆凹進凸出	1、漏水 2、影響水流分布引起極化和電流效率下降	1、隔板收縮變形 2、突然開泵或停水的沖擊 3、停用時關閉閥門太快起虹吸作用使設備內部產生真空 4、隔板或膜厚薄不均勻組裝時膜堆不整齊鎖昆時用力不均勻
機械雜質堵塞在隔板進出水孔配集水槽和流水道中有泥沙等雜質	1、水流阻力升高流量逐步降低 2、水流分配不均勻，極限電流值低，除鹽效率下降	1、預處理不力，預處理設備不足或操作不妥 2、鐵質和有機物污染 3、定期酸洗或鹽堿洗不夠
膜破損或膜起泡	濃、淡水或極水互漏，影響除鹽效果	1、陽極反應產物Cl₂、O₂等氧化作用 2、膜兩側的水流壓差過大或突然開泵、停泵 3、膜上水垢沉淀影響 4、膜干裂、凍壞或溫度過高 5、酸洗液濃度過高
水垢沉淀	1、出水水質下降 2、流量下降 3、電流效率下降 4、電阻增加 5、嚴重時設備不能工作	1、操作電壓過高，超極限電流運 行 2、水流分配不均勻 3、雜物堵塞
濃、淡水或極水間的互漏	1、濃水流到淡水室影響水質 2、淡水流到濃水室影響水質	1、濃、淡極水壓力不一致 2、配集水槽處不平整 3、膜破裂 4、膜上進出水孔和隔板配集水槽結構不合理或組裝差錯
膜發生脹縮尺寸不穩定，通常是陽膜縮短陰膜膨脹	1、膜孔與隔板孔不齊 2、影響水流暢通 3、造成漏水	1、膜浸泡時間不足 2、溶液濃度變化較大 3、膜短者可在烯酸或純水中脹大，長者可在一定濃度鹽水中縮短
污染膜表面顏色變棕褐色	1、電阻增大 2、水流阻力增大 3、脫鹽率下降	1、極化沉淀 2、有機物或膜污染中毒，可用10% 氯化鈉，2%氫氧化鈉溶液洗滌
