HBLG2型方形橫流式玻璃鋼冷卻塔

　四、HBLG2型方形橫流式玻璃鋼冷卻塔

（一）、說明：
　　由機械電子工業第四設計院與清華大學聯合研制的HBLG2系列節能型橫流式玻璃鋼冷卻塔，單臺水量為750～4000m3/h。它具有熱力性能好、電耗低、整塔穩定性好、外型美觀、噪聲低、施工安裝周期短、成本低等優點，廣泛應用于石油、化工、冶金、發電等企業大水量的循環系統中。

1、設計工況及代碼意義

　　空氣干球溫度θ=31.5℃、空氣濕球溫度τ=28℃、大氣壓力P=100400Pa、進 塔水溫t1=43℃、出塔水溫t2=33℃、冷卻水量為代碼所示值（m3/h）、代碼意義（以1500型為例），H表示橫流式、B表示玻璃鋼、L表示冷卻塔、G2表示工業用（中高水溫降），其中2表示改型的次數、 -1500表示產水量1500 m3/h。

2、冷卻塔組成其特點

    1、塔體受力結構：為鋼結構，增設了晶格式多向斜撐整塔鋼性好，自振頻率7~10HZ，運行的最大振幅0.15mm。鋼結構采取了加強防腐措施，鍍鋅后涂氯磺化聚乙烯或環氧瀝青漆兩遍；
    2、圍護結構：為聚酯玻璃鋼，質輕高強耐腐蝕，抗老化；
    3、風筒：為動能回收型，氣流組織合理、效率高、玻璃鋼材質，質輕高強耐腐蝕。
    4、風機：葉片材質為環氧玻璃鋼，葉片為機翼型，內充發泡塑料。風機動力合理、風量大、效力高、噪聲低、耐腐蝕；
    5、減速機：水平臥式，噪聲低、效率高、油潤滑可靠、檢修方便；
    6、電機：為冷卻塔專用變扭矩變極變速電機，分防曝和不防曝二種。該變速電機，HBLG2-750型為雙速，HBLG2-1000型以上為三速，節能顯著。它運轉靈活，當氣溫高、濕度大或用水設備水溫降大時，開高速，反之可開中速或低速，晚上氣溫低也可開中、低速。冬季結冰時風機可開低速反轉。開高速時，控制柜可自動從低速→中速→高速，可降低起動電流；
    7、填料：直角折波填料，這種填料片表面大波壓了水波，剛性大、表面積大、對水的再分配能力強、水膜形成均勻，停留時間長、上下不能通視、水滴不致避開填料而直接落下。填料上有雙向凸凹安裝頭，組裝粘結牢固，不倒伏、不變形，水質差時也不易粘連堵塞。因填料片間形成氣流通道，空氣阻力小。
    8、配水系統：為池式配水，熱水經蝶閥調節進入配水箱，再均勻地流到配水池，最后經配水池底的靶式噴頭均勻分布到填料頂上；
    9、收水器：塔內填料后面的上段用HC-30型收水器，中段用HC-45型收水器，收水效果顯著，這種布置對填料均勻配風也起到良好作用；

3、選用與運行注意事項

    1、電源電壓380伏，50HZ；
    2、循環冷卻水的濁度不大于100mg/l。水中不得含油污及對玻璃鋼溶蝕的物質；
    3、冷卻塔承受地震烈度 ≤7度
    4、最大風載 ≤7.0×102Pa
    5、補充水理中蒸發損失占總循環水量的1.72%，飛濺損失占0.3%；
    6、減速機應經常檢查油位以及防漏油。
    7、風機、電機、減速機運轉前必須按相應產品說明書檢查，符合要求時再啟動，啟動順序，由低速到高速；
    8、塔頂上的配水池應經常檢查其配水的靶式噴頭是否堵塞，如有雜物應及時清除；
    9、如循環水、補充水水質差時應須取水質穩定措施，設旁濾器，必要時尚須須取殺菌滅藻措施；
    10、玻璃鋼屬燃燒體，因此冷卻塔維修時不得動用明火，臺動用明火則必須采取相應措施，并且必須經過消防、安全部門批準，有專職消防人員、消防設施在場。如需要陰燃型玻璃鋼，訂貨時需提出，需增加相應費用；
    11、冷卻塔主框架鋼結構每兩年對漆膜檢修一次，如有銹蝕則應清除污垢及銹蝕層，采取補救措施；
    12、整塔正常使用期不少于15年，填料片15年，玻璃鋼件20年。

4、規格及參數

參數

HBLG₂-750

HBLG₂-1000

HBLG₂-1500

HBLG₂-2000

HBLG₂-2500

HBLG₂-3000

HBLG₂-3500

HBLG₂-4000

項目

冷卻水量

750

1000

1500

2000

2500

3000

3500

4000

m²/h

風機直徑

4700

5460

6000

7700

8000

8530

9140

風機風量

600000

900000

1350000

1750000

2100000

2400000

2730000

3150000

m²/h

葉片角

13°

18°

17°

6°

9°

7°

14°

16°

風機轉速

240

165

149

110

r/min

電機轉速

960

1450

960

r/min

電機功率

132

160

200

標準點噪

69.5

72.5

73.5

72.7

聲dB（A）

干重t

14.5

30.2

42.5

56.5

109.4

濕重t

41.2

101

115

145

166

長度Am

10.74

11.7

14.56

15.76

16.36

16.9

18.7

寬度Bm

7.2

7.8

9.2

11.7

13.5

14.1

全高Hm

8.305

9.72

10.85

12.59

13.09

13.87

16.14

平臺高m

5.305

6.32

6.65

7.99

8.49

8.87

10.14

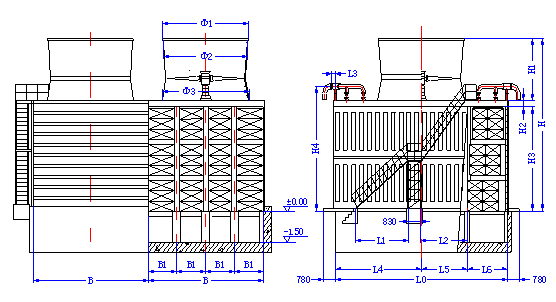

5、HBLG2-750～4000型雙臺橫流式玻璃鋼冷卻塔圖示

各部尺寸表　　　　　　　　　　　　　　　　　　　　　　　　　　�。▎挝唬簃m）

參數

HBLG₂-750

HBLG₂-1000

HBLG₂-1500

HBLG₂-2000

HBLG₂-2500

HBLG₂-3000

HBLG₂-3500

HBLG₂-4000

代號

Φ1

5587

6477

7273

9316

9810

10552

10918

Φ2

5314

6212

7004

8976

9500

10252

10618

Φ3

5440

6410

6950

8000

9470

10000

10600

7200

7800

9200

11000

11700

13500

14100

B₁

1800

1950

2300

2750

1950

2250

2350

8305

9720

10850

12590

13090

13870

16140

H₁

3000

3400

4200

4600

5000

6000

H₂

160

200

220

250

280

H₃

5145

6120

6340

7740

8240

8620

9860

H₄

5734

6862

7373

8532

9072

9146

9526

10852

L₀

10740

11780

13060

15760

16360

16900

18580

18700

L₁

3280

3310

3500

3520

3730

3310

3730

4990

L₂

2890

3470

3680

4940

5150

5570

L₃

400

300

400

500

L₄

5370

5890

6530

7880

8180

8400

9350

L₅

2870

3350

3630

4880

5150

5450

L₆

2500

2540

2900

3000

3300

3900

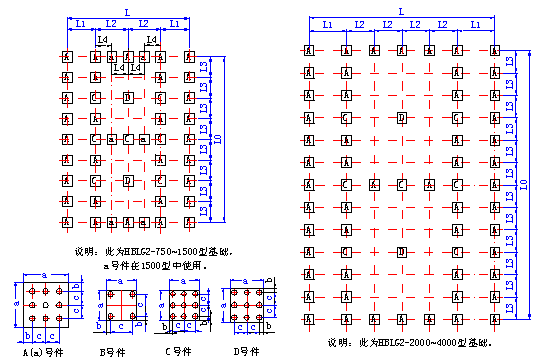

6、HBLG2-750～4000型雙臺橫流式玻璃鋼冷卻塔基礎資料

腳板尺寸表　　　　　　　　　　　　　　　　　　　　　　　　　（單位：mm）

數據	A號件			B號件			C號件			D號件
塔型	a	b	c	a	b	c	a	b	c	a	b	c
HBLG₂-750	300	60	90	200	20	160	400	60	140	450	60	165
HBLG₂-1000	300	60	90	200	20	160	400	40	140	450	60	165
HBLG₂-1500	350	60	115	200	20	160	400	60	140	570	60	225
HBLG₂-2000	350	60	115	200	20	160	400	60	140	570	60	225
HBLG₂-2500	350	60	115	200	20	160	400	60	140	570	60	225
HBLG₂-3000	350	60	115	200	20	160	400	60	140	570	60	225
HBLG₂-3500	400	60	140	200	20	160	440	60	160	570	60	225
HBLG₂-4000	400	60	140	200	20	160	440	60	160	570	60	225

說明：預埋鋼板厚12mm。

基礎尺寸表　　　　　　　　　　　　　　�。▎挝唬簃m）

塔型_{\數據}

L₀

L₁

L₂

L₃

L₄

HBLG₂-750

10740

14400

2500

2870

1800

HBLG₂-1000

11780

15600

2540

3350

1950

HBLG₂-1500

13060

18400

2900

2300

1815

HBLG₂-2000

15760

22000

3000

2440

2750

HBLG₂-2500

16360

23400

3300

2440

1950

HBLG₂-3000

16900

27000

3300

2575

2250

HBLG₂-3500

18700

28200

3900

2725

2300

HBLG₂-4000

18700

28200

3900

2725

2300
